Otvoreno kolo je jedan od najvažnijih još remeti električnih kvarova uslova u bilo kom energetskom ili elektronskom sistemu. Iako napon i dalje može biti prisutan, prekid električnog kontinuiteta u potpunosti sprečava protok struje, zaustavljajući opterećenje od rada. Razumevanje kako se javljaju otvorena kola, kako se dijagnostikuju i kako se popravljaju potrebno je za precizno rešavanje problema, pouzdanost sistema i električnu sigurnost.
CC5. Otvorena kola u poluprovodničkoj elektronici
Pregled otvorenog kola
Otvoreno kolo je stanje električne greške u kojem je provodni put prekinut, sprečavajući struju da teče kroz kolo. U ovom stanju, električni kontinuitet se gubi, što znači da elektroni ne mogu da završe zatvorenu petlju između izvora napajanja i opterećenja.
Električni kontinuitet i anatomija kola
Da biste razumeli grešku otvorenog kola, važno je razumeti kako električni kontinuitet funkcioniše u normalnom kolu. Svaki funkcionalni električni sistem zahteva:
• Izvor napajanja: Baterije, generatori ili regulisani izvori napajanja obezbeđuju električnu energiju. U stanju otvorenog kola, izvor i dalje može biti pod naponom, a napon može biti merljiv na terminalima, ali ne struja teče zbog slomljenog puta.
• Opterećenje: Opterećenje pretvara električnu energiju u koristan rad kao što su svetlost, kretanje ili toplota. Bez protoka struje, opterećenje ne prima snagu i ostaje neaktivno, što je uobičajeni simptom tokom testiranja kontinuiteta i rešavanja problema.
• Provodnici: Žice, kablovski sklopovi, konektori ili PCB tragovi formiraju provodni put. Oštećenja kao što su korozija, mehanički stres, umor, ili PCB trag neuspeh može prekinuti kontinuitet i stvoriti grešku otvorenog kola.
• Prekidači: Prekidači, releji, tranzistori i tiristori regulišu protok struje. Kada su otvoreni, oni namerno prekidaju struju, delujući kao kontrolisana otvorena kola.
Neuspeh u bilo kojoj od ovih komponenti rezultira gubitkom električnog kontinuiteta, što je definisanje karakteristika otvorenog kola.
Otpor otvorenog kola i Ohmov zakon
Otvoreni krug je definisan izuzetno visokim otporom, navodno se približava beskonačnosti. Ovaj uslov visokog otpora sprečava elektrone da završe petlju kola.
Prema Ohmovom zakonu:
I = V / R
Gde:
• I = Struja (amperi)
• V = Napon (volti)
• R = Otpor (oma)
Kako se otpor povećava prema veoma velikoj vrednosti, dobijena struja se približava nuli, čak i kada se izvor napona primenjuje preko kola.
Električna energija je definisana kao:
P = V×I
Kada je struja nula, nikakva električna energija se ne isporučuje na opterećenje i ne izvode se električni radovi.
Uobičajeni uzroci i operativni uticaji grešaka otvorenog kola
Greške otvorenog kola mogu varirati od manjih kvarova opreme do ozbiljnih operativnih kvarova, u zavisnosti od složenosti sistema i primene.
U industrijskim okruženjima, otvoreni provodnik može rezultirati:
• Obustava proizvodnje
• Kvar kontrolnog sistema
• Kvar senzora
• Prekid komunikacije
• Prekid sigurnosnog sistema
Jer otvorena kola prekidaju protok struje u potpunosti, oni moraju biti brzo identifikovani korišćenjem sistematskih tehnika za rešavanje problema kola.
Primarni uzroci grešaka otvorenog kola
| Kategorija uzroka | Tipični izvori | Kako se razvijaju otvorena kola |
|---|---|---|
| Neuspeh komponenti | Slomljene žice od umora ili vibracija; labavi terminali; izgoreli osigurači; ispucali tragovi PCB-a; neuspeli lemni spojevi; unutrašnji prelomi provodnika | Električni stres i starenje materijala povećavaju lokalni otpor, koji se progresivno pogoršava sve dok se električni kontinuitet potpuno ne prekine |
| Faktori životne sredine | Korozija i oksidacija; prodor vlage; termalni biciklizam; strujni udari; nagomilavanje kontaminacije | Hemijska i termička degradacija oslabljuju provodne puteve i interfejse, na kraju uzrokujući gubitak kontinuiteta |
| Ljudska greška | Nepravilno ožičenje; loše presovanje ili lemljenje; nepotpuna montaža; neosigurani konektori; neadekvatna inspekcija | Nepravilna instalacija ili održavanje ostavlja provodne puteve otvorene ili nestabilne, što direktno dovodi do prekida kola |
Otvorena kola u poluprovodničkoj elektronici
U poluprovodničkoj elektronici, ponašanje otvorenog kola je često namerno i koristi se za kontrolu signala i prebacivanje.
Tranzistor u cut-off modu
Kada BJT radi u prekidu:
• Osnovna struja ≈ 0
• Struja kolektora ≈ 0
• Otpor kolektor-emiter postaje izuzetno visok
U ovom stanju, tranzistor se ponaša kao elektronski otvoreni prekidač, efikasno stvarajući kontrolisano stanje otvorenog kola unutar digitalnih sistema.
Dioda pod obrnutom pristrasnošću
Kada obrnuto pristrasno:
• Otpor spoja postaje veoma visok
• Protok struje postaje zanemarljiv
• Uređaj se ponaša kao otvoreno kolo
U normalnim radnim uslovima, ovo stanje visokog otpora omogućava izolaciju signala i kontrolisani protok struje.

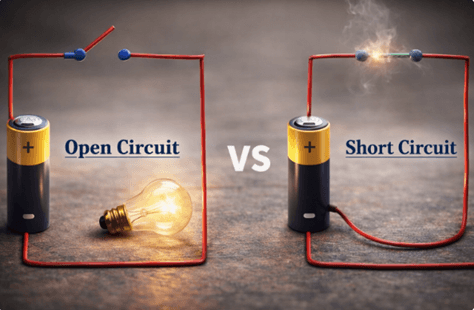

Otvoreno kolo vs. Kratki spoj Poređenje
| Odlika | Otvoreno kolo | Kratki spoj |
|---|---|---|
| Stanje putanje | Slomljeni električni kontinuitet | Nenamerna veza niskog otpora |
| Otpor | Izuzetno visok (greška visokog otpora) | Veoma nizak |
| Aktuelni | Nulti protok struje | Prekomerni protok struje |
| Ponašanje napona | Napon prisutan, ali nema struje | Napon se srušio preko kratkog |
| Rešavanje problema fokusa | Testiranje kontinuiteta | Zaštita od prekomerne struje |
| Nivo rizika | Zaustavlja rad | Visok rizik od požara i oštećenja |
Kako identifikovati otvoreni krug
Detekcija otvorenog kola počinje direktnim električnim merenjem. Ove tehnike se koriste tokom aktivnog rešavanja problema kako bi se potvrdio gubitak kontinuiteta i locirao prekid.
Osnovna električna merenja

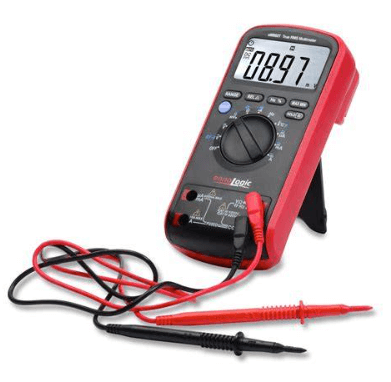

Testiranje digitalnog multimetra (DMM)
• Režim kontinuiteta – Nijedan zvučni ton ne ukazuje na prekinutu stazu
• Merenje otpora – Beskonačan ili ekstremno visok otpor potvrđuje diskontinuitet
• Merenje napona – Puni napon napajanja prisutan na jednoj strani prekida, ali nema napona preko opterećenja
Ova merenja potvrđuju osnovni uslov:
• Put je nepotpun
• Protok struje je nula
• Napon i dalje može biti merljiv
Dijagnostika na nivou signala
Kada se kontinuitet pojavi netaknut, ali kvar i dalje postoji, potrebni su alati na nivou signala.
• Osciloskop – Otkriva nedostajuće taktne signale, slomljene linije podataka ili neaktivne preklopne čvorove
• Logički analizator – Identifikuje prekide digitalne komunikacije
• Clamp ampermetar – Potvrđuje odsustvo struje u naponskim provodnicima
Ovi instrumenti proveravaju da li greška postoji na nivou snage ili nivou signala.
Pametno praćenje i prediktivno otkrivanje grešaka otvorenog kola
Za razliku od tradicionalnih mernih alata koji se koriste nakon kvara, savremeni sistemi sve više otkrivaju otvorena kola pre nego što dođe do potpunog gubitka funkcije.
Sistemi kontinuiranog praćenja
Moderna električna infrastruktura često uključuje ugrađenu dijagnostičku sposobnost:
• Pametni senzori – Kontinuirano nadgledaju protok struje
• Nadzorni kontrolni sistemi (SCADA) – Otkrivanje abnormalnog ponašanja signala
• Pametni releji i zaštitni moduli – Identifikujte uslove diskontinuiteta u realnom vremenu
Ovi sistemi pružaju automatska upozorenja umesto da zahtevaju ručno merenje.
Predviđanje grešaka na AI-Driven
Veštačka inteligencija poboljšava detekciju analizom obrazaca, a ne izolovanih merenja.
Sistemi zasnovani na AI omogućavaju:
• Prediktivno održavanje kroz analizu trendova
• Rano otkrivanje degradirajućih veza
• Automatsko prepoznavanje anomalija
• Daljinska upozorenja o greškama
• Smanjeno vreme zastoja kroz proaktivnu intervenciju
Ovaj pristup pomera rukovanje otvorenim krugom od reaktivnog rešavanja problema do strategije prediktivnog održavanja.
Tehnike popravke
Kada se pronađe, popravke mogu zahtevati specijalizovane tehnike:
• Mikro-lemljenje – Vraćanje finog koraka komponentnih vodova
• Rekonstrukcija tragova PCB-a – Korišćenje žica kratkospojnika ili provodnog mastila
• Zamena konektora – Rešavanje kvarova mehaničkog zamora
• Završetak kabla – Popravka slomljenih provodnika
• Rendgenska inspekcija – Identifikacija unutrašnjih strukturnih oštećenja
Ove metode se fokusiraju isključivo na vraćanje električnog kontinuiteta nakon izolacije greške.
Zaključak
Otvorena kola predstavljaju potpuni gubitak protoka struje uzrokovan slomljenim električnim kontinuitetom, bilo slučajnim ili namernim. Od osnovnih grešaka u ožičenju do složenog ponašanja poluprovodnika i prediktivnih sistema za praćenje, prepoznavanje ovog stanja visokog otpora je korisno u savremenim električnim sistemima. Precizno merenje, pravilno održavanje i inteligentne strategije praćenja osiguravaju da se greške brzo identifikuju, minimizirajući zastoje i održavajući operativnu pouzdanost.
Često postavljana pitanja [FAK]
Koji su simptomi otvorenog kola u električnom sistemu?
Uobičajeni simptomi uključuju opremu koja se pojavljuje napaja, ali ne radi, puni napon napajanja meren na terminalu sa nultim protokom struje, neaktivna opterećenja (bez svetlosti, bez kretanja, bez toplote) i neuspešan prenos signala u kontrolnim sistemima. U nekim slučajevima, povremeni rad može doći ako je veza delimično slomljena. Ovi znaci snažno ukazuju na gubitak električnog kontinuiteta.
Može li otvoreno kolo prouzrokovati štetu čak i ako nema strujnih tokova?
Da. Iako je struja nula na tački prekida, napon i dalje može biti prisutan. Ovo može stvoriti nesigurne napone dodira, izolacioni stres ili neravnotežu napona u višefaznim sistemima. U osetljivoj elektronici, plutajući čvorovi izazvani otvorenim kolima takođe mogu uvesti buku, nestabilnost ili nepredvidivo logičko ponašanje.
Kako se povremena otvorena kola razlikuju od stalnih otvorenih kola?
Stalni otvoreni krug rezultat je potpunog prekida kontinuiteta i dosledno sprečava protok struje. Povremeni otvoreni krug nastaje kada vibracije, promene temperature, ili mehaničko kretanje privremeno ponovo povezuje i isključuje put. Ove greške je teže dijagnostikovati jer standardni testovi kontinuiteta mogu proći kada je kolo stacionarno.
Koja je razlika između plutajućeg kola i otvorenog kola?
Otvoreno kolo se odnosi na slomljenu provodnu stazu koja zaustavlja protok struje. Plutajući krug, međutim, je električno izolovan od definisane reference (kao što je uzemljenje). Plutajući čvor i dalje može nositi napon kroz kapacitivnu spojnicu ili puteve curenja, iako nije namerno povezan sa stabilnom referentnom tačkom.
Kako otvorena kola mogu uticati na trofazne ili industrijske elektroenergetske sisteme?
U trofaznim sistemima, jedan otvoreni provodnik može stvoriti faznu neravnotežu, smanjeni obrtni moment motora, pregrevanje i abnormalnu distribuciju napona. Motori mogu vibrirati, raditi neefikasno, ili ne da počne. U kontrolnim sistemima, otvorena povratna petlja može poremetiti procese automatizacije i pokrenuti zaštitna isključenja, što dovodi do skupih zastoja.
