Feritne perle i EMI filteri smanjuju elektromagnetne smetnje, ali rade na različite načine i koriste se za različite vrste buke. Feritne perle prvenstveno smanjuju visokofrekventnu buku na jednoj liniji, dok EMI filteri pružaju šire, više kontrolisano smanjenje buke preko kola. Ovaj članak pruža informacije o njihovim funkcijama, razlikama, opsegu kontrole buke, aplikacijama, prednostima i ograničenjima.
Feritne perle i EMI filteri Pregled
Feritne perle i EMI filteri i pomažu u smanjenju elektromagnetnih smetnji, ali oni nisu ista vrsta komponente. Feritna perla je mali pasivni deo koji smanjuje visokofrekventnu buku na jednoj liniji. EMI filter je veća mreža za filtriranje napravljena od nekoliko komponenti koje rade u širem frekvencijskom opsegu.
Ova razlika je bitna jer svaki rukuje bukom drugačije. Feritne perle se uglavnom koriste za lokalno suzbijanje buke, dok EMI filteri pružaju šire i kontrolisano smanjenje buke.

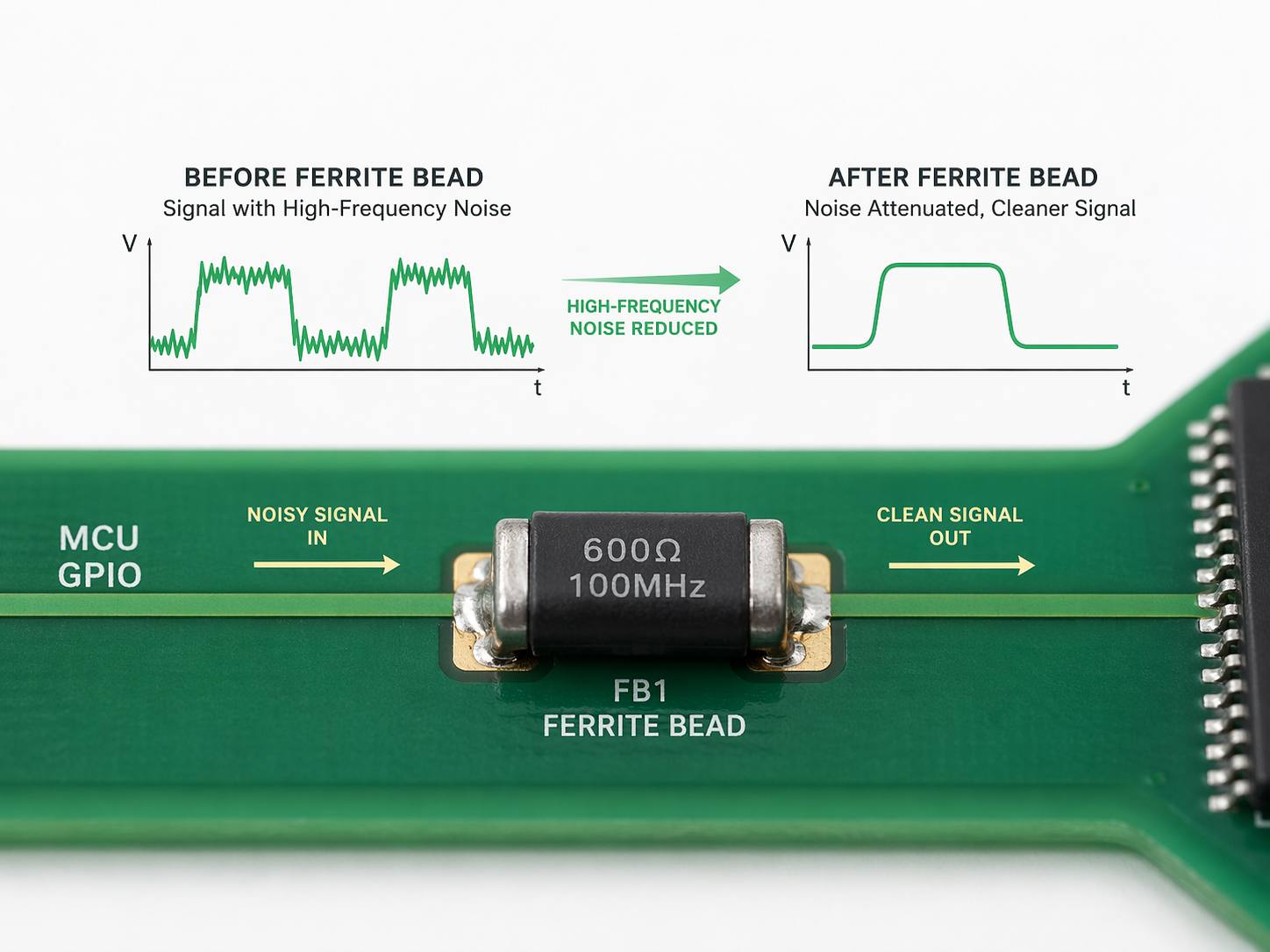

Kako feritne perle smanjuju visokofrekventnu buku?
Feritna perla je postavljena u seriju sa linijom za napajanje ili signal. Na višim frekvencijama dodaje impedansu, što pomaže u smanjenju neželjene buke. Deo te visokofrekventne energije se apsorbuje i menja u toplotu. Zbog toga se feritne perle uglavnom koriste za suzbijanje lokalnih visokofrekventnih smetnji.
Feritne perle su male i jednostavne komponente koje se koriste za kontrolu buke u kompaktnim prostorima. Njihova glavna svrha je da oslabe neželjene visokofrekventne signale bez uticaja na normalan protok struje niže frekvencije. To ih čini korisnim za osnovno, ciljano suzbijanje buke.

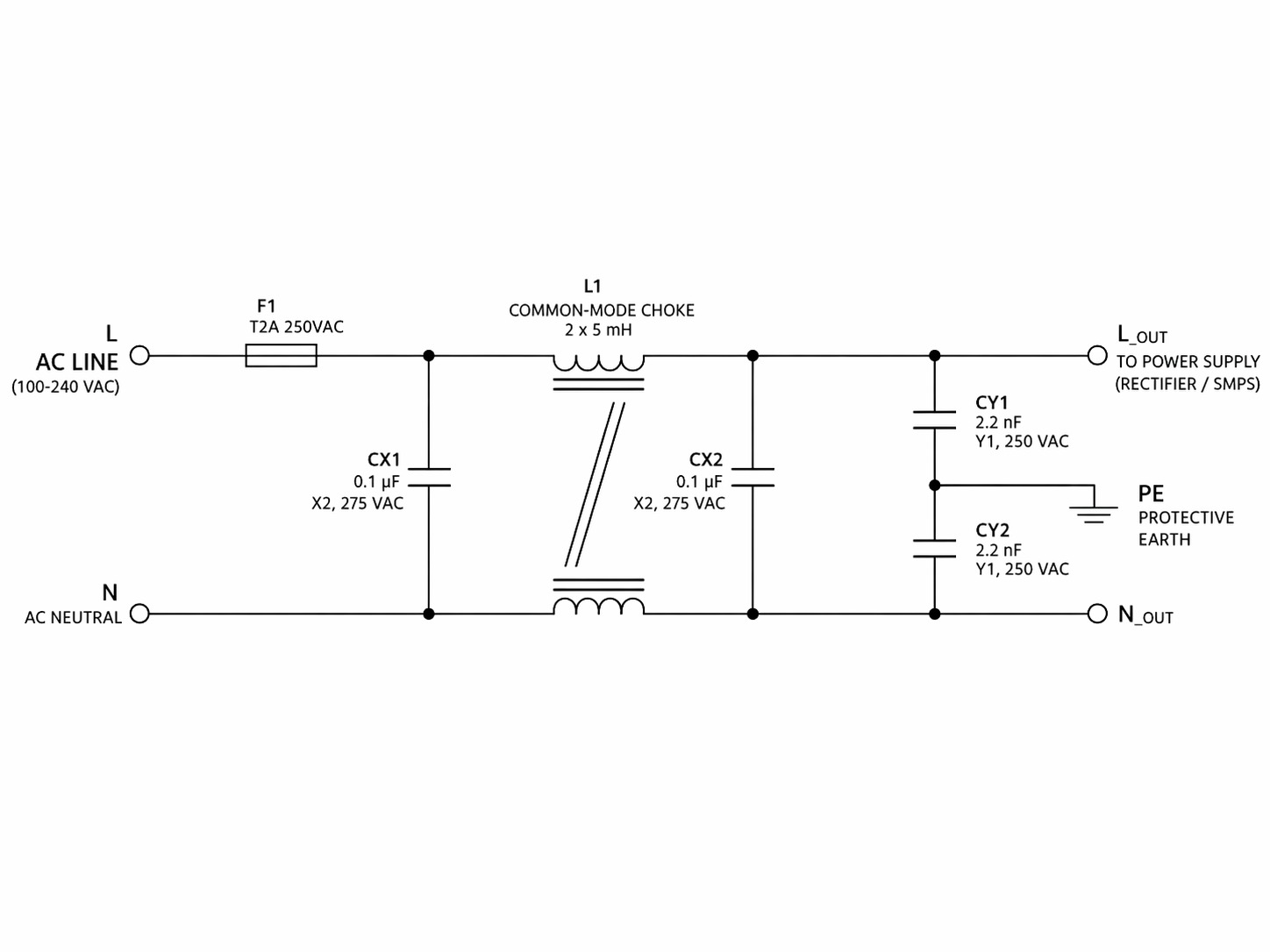

Kako EMI filteri kontrolišu električnu buku?
EMI filter je mreža komponenti, kao što su induktori i kondenzatori. Smanjuje neželjenu buku blokiranjem, preusmeravanjem ili slabljenjem smetnji u definisanom frekvencijskom opsegu.
EMI filteri se koriste kada je potrebna šira kontrola buke. Oni mogu da se nose sa smetnjama preko više linija i adresiraju više vrsta neželjenih signala. To ih čini pogodnim za šire smanjenje buke u elektronskim sistemima.
Glavne razlike između feritnih perli i EMI filtera
| Odlika | Feritne perle | EMI filteri |
|---|---|---|
| Osnovni obrazac | Jednokomponentno rešenje | Višekomponentna mreža |
| Glavna svrha | Lokalno suzbijanje buke | Šire filtriranje buke |
| Pokrivenost | Obično radi na jednoj liniji | Može da radi na širim delovima kola |
| Kontrola buke | Najbolje za visokofrekventnu buku na određenoj liniji | Dizajniran za šire i kontrolisano smanjenje buke |
| Veličina i struktura | Manji i jednostavniji | Veći i složeniji |
| Filtriranje ponašanja | Više ograničene funkcije | Predvidljiviji u širem spektru uslova |

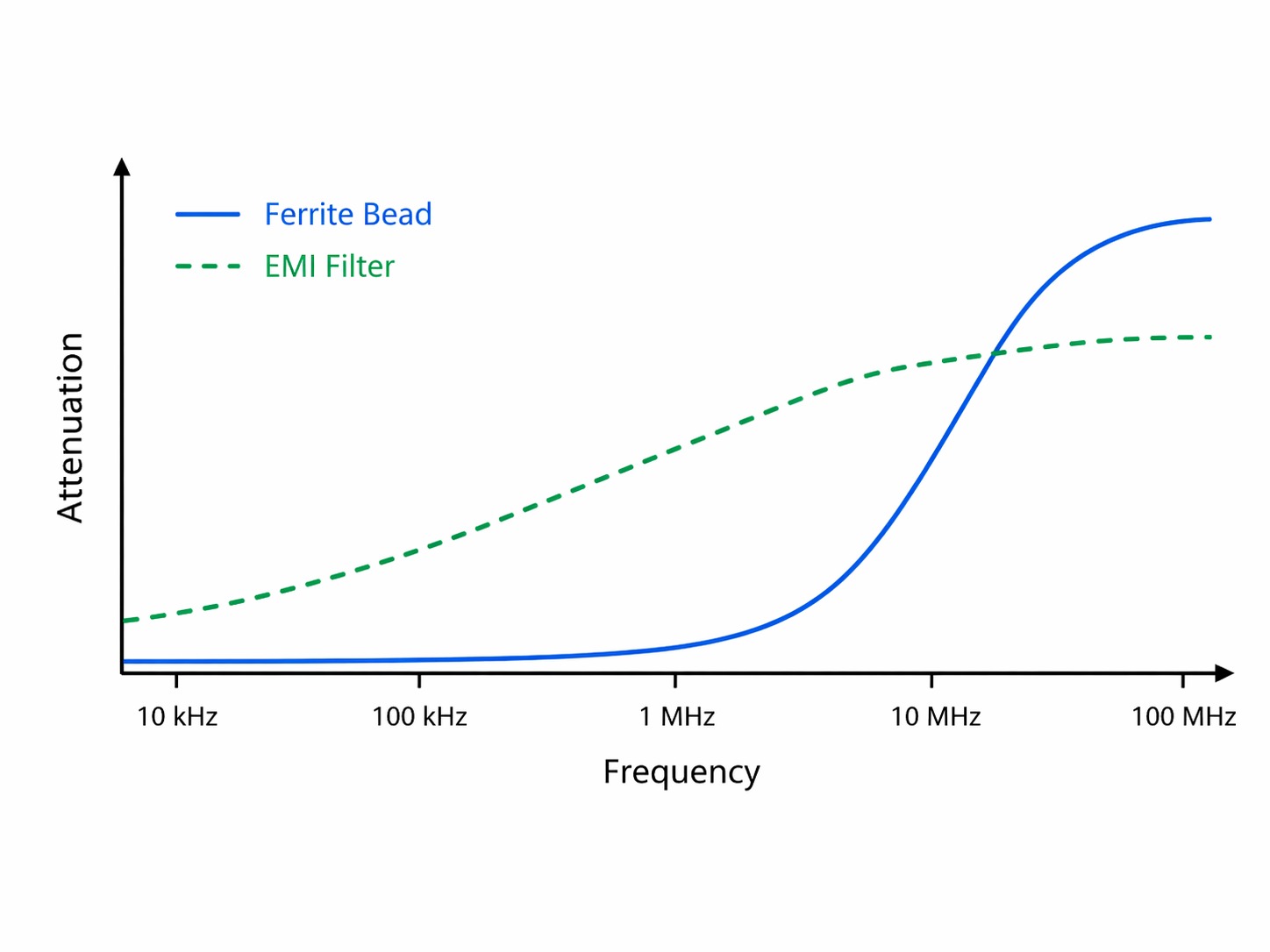

Feritne perle vs EMI filteri: Frekvencija i kontrola buke
Feritne perle najbolje funkcionišu na višim frekvencijama i često se koriste za smanjenje lokalnog RF ili prebacivanja buke. EMI filteri se koriste kada se buka mora kontrolisati u širem i jasnije definisanom frekvencijskom opsegu, posebno za sprovedenu buku.
Oni se takođe razlikuju u načinu na koji rukuju neželjenim signalima. Feritna perla deluje na buku duž jednog provodnika. EMI filter može biti izgrađen za upravljanje različitim putevima buke na organizovaniji način. Ovo daje EMI filterima širi i strukturiraniji pristup kontroli buke.
Uobičajena primena feritnih perli i EMI filtera
Feritne perle u lokalnom suzbijanju buke
• PCB šine za napajanje
• Signalne linije
• Spoljni kablovi
• Kompaktna kola u kojima se mora smanjiti lokalna visokofrekventna buka
• Specifične linije kojima je potrebno ciljano suzbijanje smetnji
EMI filteri u široj kontroli buke
• Ulazne tačke napajanja
• Napajanja
• Industrijski sistemi
• Kućanski aparati
• Veći električni sistemi
• Kola u kojima kontrola buke mora da pokrije više od jednog puta
KSNUMKS. Feritne perle vs EMI filteri u prednostima i ograničenjima
Feritne perle
| Prednosti | Ograničenja |
|---|---|
| Kompaktna veličina | Manje kontrolisane performanse filtriranja |
| Niži troškovi | Nije pogodan za šire probleme buke |
| Jednostavna struktura | Ograničeno na lokalno suzbijanje buke |
| Dobro za ograničeno lokalno suzbijanje buke | Uži obim filtriranja |
EMI filteri
| Prednosti | Ograničenja |
|---|---|
| Šira kontrola buke | Veća veličina |
| Predvidljivije performanse filtriranja | Složenija struktura |
| Bolje za strukturirano slabljenje | Viši troškovi |
| Pogodnije za šire probleme buke | Manje kompaktan od feritnih perli |
Zaključak
Feritne perle i EMI filteri su korisni za smanjenje električne buke, ali su dizajnirani za različite nivoe kontrole. Feritne perle su bolje za male, lokalizovane visokofrekventne suzbijanje buke, dok su EMI filteri bolji za šire, strukturiranije filtriranje. Njihove strukture, frekventni opseg, primene, prednosti i ograničenja pokazuju zašto svaka od njih služi različitoj svrsi kontrole buke.
Često postavljana pitanja [FAK]
Može li feritna perla zameniti EMI filter?
Ne. Feritna perla ne može da zameni EMI filter kada je potrebno šire ili više kontrolisano smanjenje buke.
Da li se feritne perle i EMI filteri mogu koristiti zajedno?
Da. Oni se mogu koristiti zajedno kada kolo treba i lokalno suzbijanje buke i šire filtriranje.
Može li feritna perla uticati na normalan protok struje?
Da, ako je loše izabran. Pogrešna feritna perla može izazvati neželjeni pad napona ili uticati na kvalitet signala.
Šta treba proveriti pre nego što izaberete EMI filter?
Proverite vrstu buke, frekvencijski opseg, broj linija, napon, struju i lokaciju filtera.
Da li se feritne perle mogu koristiti na signalnim linijama?
Da. Feritne perle se mogu koristiti na signalnim, strujnim i kablovskim linijama.
Zašto je EMI filter predvidljiviji?
Koristi više delova dizajniranih za kontrolu buke u definisanom frekvencijskom opsegu.
